کابل کواکسیال  یکی از مهمترین انواع کابل های انتقال سیگنال است که در کاربردهای مختلفی مانند تلویزیون، شبکه های کامپیوتری، سیستم های مخابراتی و ارتباطات رادیویی استفاده میشود. این کابل به دلیل ساختار خاص خود، مقاومت خوبی در برابر نویز و تداخل الکترومغناطیسی (EMI) دارد. در اینجا به بررسی انواع کاب لهای کواکسیال، ساختار، کاربردها و استانداردهای آنها میپردازیم.

کابل کواکسیال چیست؟

کابل کواکسیال نوعی کابل انتقال سیگنال است که برای انتقال دادههای با فرکانس بالا (مانند سیگنالهای تلویزیونی، اینترنت، ارتباطات رادیویی و شبکههای کامپیوتری) طراحی شده است. این کابل به دلیل ساختار ویژه خود، مقاومت بالایی در برابر نویز و تداخل الکترومغناطیسی (EMI) دارد و سیگنال ها را با کیفیت بالا و تلفات کم منتقل میکند. اگر میخواهید راجبب کابل کواکسیال بیشتر بدانید مقاله آن را مطالعه کنید.

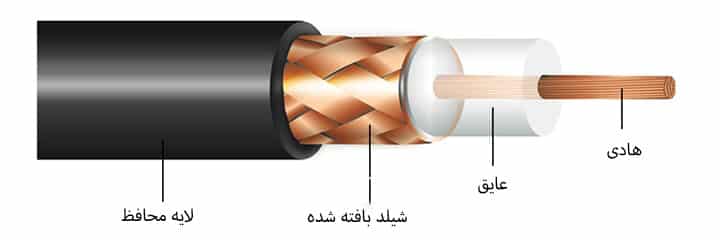

ساختار کابل کواکسیال

کابل کواکسیال از چهار لایه اصلی تشکیل شده است:

هادی مرکزی (Core Conductor): معمولاً از جنس مس یا مس با روکش قلع است و مسئول انتقال سیگنال است.

عایق دیالکتریک (Dielectric Insulator): از جنس پلیاتیلن (PE)، تفلون یا فوم است و هادی مرکزی را از شیلد جدا میکند.

شیلد (Shield): یک یا چند لایه از سیمهای بافته شده یا فویل آلومینیومی/مس است که نقش محافظ در برابر نویز را دارد.

روکش بیرونی (Jacket): از جنس PVC، PE یا LSZH (Low Smoke Zero Halogen) است و از کابل در برابر عوامل فیزیکی و محیطی محافظت میکند.

ویژگی‌های مهم کابل کواکسیال

پهنای باند بالا: قابلیت انتقال سیگنال تا چند گیگاهرتز (بسته به نوع کابل).

 مقاومت در برابر نویز: به دلیل وجود شیلد، سیگنال ها با حداقل تداخل منتقل میشوند.

 امپدانس مشخصه (Impedance): معمولاً 50 اهم (برای ارتباطات رادیویی و شبکه) یا 75 اهم (برای تلویزیون و ماهواره).

 انعطافپذیری و دوام: برخی انواع آن (مانند RG6) انعطاف‌پذیرند، در حالی که انواع دیگر (مانند LMR400) برای مصارف صنعتی مستحکم‌ترند.

کاربردهای کابل کواکسیال

سیستم های تلویزیونی (آنالوگ و دیجیتال) : کابل‌های RG6 و RG59 برای اتصال آنتن به تلویزیون.

ماهواره و اینترنت کابلی (DOCSIS): کابل RG6 با شیلد چهارلایه برای دریافت سیگنال ماهواره (DVB-S/S2).

شبکه های کامپیوتری (در گذشته): استانداردهای قدیمی مانند 10BASE2 (با کابل RG58).

سیستم های رادیویی و مخابراتی: اتصال آنتن به دستگاه‌های رادیویی (مانند کابل RG213 یا LMR400).

دوربین‌های مداربسته (آنالوگ و HD over Coaxial): انتقال تصاویر با فرمت‌های CVBS، HD-TVI، HD-CVI.

پزشکی و نظامی: در دستگاه‌های MRI و سیستم‌های ارتباطی حساس.

انواع کابل کواکسیال بر اساس ساختار شیلد

کابل کواکسیال تک شیلد (Single Shield Coaxial)

فقط یک لایه شیلد (معمولاً بافته شده) دارد. مناسب برای مصارف عمومی با نویز کم. مثال: کابل های آنتن تلویزیون قدیمی (RG59).

کابل کواکسیال دوشیلد (Double Shield Coaxial)

یک لایه فویل + یک لایه شیلد بافته شده. مقاومت بهتر در برابر نویز. مثال: کابل های تلویزیون کابلی (RG6).

کابل کواکسیال چهارشیلد (Quad Shield Coaxial):

دو لایه فویل + دو لایه شیلد بافته شده. مناسب برای محیط های پرنویز مانند شبکه های ماهوارهای. مثال: کابل های RG6 با کیفیت بالا.

بیشتر بدانید: انواع کابل نسوز و مزایا و معایب آن

انواع کابل کواکسیال بر اساس استانداردهای رایج

کابل های سری RG (Radio Guide)

RG6: پرکاربردترین کابل برای تلویزیون دیجیتال، ماهواره (DVB-S/S2) و اینترنت کابلی (DOCSIS). امپدانس 75 اهم. تحمل فرکانس تا 2.5 گیگاهرتز.

RG11: ضخیمتر از RG6 با تضعیف سیگنال کمتر. مناسب برای مسافت های طولانی (مثلاً بیش از 150 متر).

RG58: امپدانس 50 اهم. استفاده در شبکه های اترنت قدیمی (10BASE2) و ارتباطات رادیویی.

RG59: نازکتر از RG6، مناسب برای سیستم های آنالوگ قدیمی. امروزه کمتر استفاده میشود.

RG213: کابل ضخیم با شیلد قوی، مناسب برای سیستم های رادیویی آماتور و نظامی.

کابل کواکسیال نازک

این کابل داری قطر 6/4 میلی¬متری، که برابر با 0/25 اینچ است. این کابل سیگنالی برا برای شما به وجود می آورد که تا 185 متر هیچ کاهش فرکانسی را شاهد نخواهید بود. کابل Thinnet جزء خانواده RG-58 بوده، که دارای امپدانس 50 اهم است. مهمترین تفاوتی که میان کابل‌های خانواده RG-58 مشاهده می کنیم، هسته مسی در مرکز آنها است. هسته مرکزی گاهی هم میتواند به صورت یک مفتول مسی باشد و هم به صورت چند تار درهم تابیده که مناسب شبکه کامپیوتری و سیستم های رادیویی مانند انتقال بی سیم نظامی است

 کابل های کواکسیال نیمه سخت (Semi-Rigid Coaxial)

از یک لوله مسی یکپارچه به جای شیلد بافته شده استفاده میشود. برای فرکانس های بسیار بالا (میکروویو) مناسب است. در سیستم های رادار و ماهواره کاربرد دارد.

بیشتر بدانید: انواع کابل مسی و کاربرد آن

کابل کواکسیال ضخیم

کابل کواکسیال ضخیم  یکی دیگر از انواع کابل کواکسیال است، که به اترنت استاندارد نیز شناخته می شود. قطر این کابل 1/26 سانتی منتر بوده که 2 برابر Thinnet به حساب می آید. از این اسم در معماری شبکه نیز استفاده می شود. هسته ی مسی این کابل نیز نسبت به کابل های دیگر ضخیم تر است. البته امروزه از این کابل به ندرت استفاده می شود و در موارد استثنائی مثل ستون فقرات شبکه (backbone) به کار گرفته می-شود.

 کابل های کواکسیال سهمحوره (Triaxial Cable)

دارای یک شیلد اضافی برای محافظت بیشتر. در سیستم های حساس پزشکی و نظامی استفاده میشود.

کابل کواکسیال با توجه به ساختار منحصربه فرد خود، یکی از بهترین گزینه ها برای انتقال سیگنال های فرکانس بالا با حداقل نویز است. انتخاب نوع کابل به عوامل زیر بستگی دارد:
